Raffstoren C-80

Die C‑Form der Raffstores ermöglicht es dank der beidseitig schwenkbaren Lamellen, die Verschattung präzise zu regulieren und die Sonne genau nach Bedarf in die Wohnräume hereinzulassen. Im Vergleich zu C‑65 weisen die Raffstores C‑80 robustere Lamellen auf, so dass sie eine größere Fläche verschatten können.

Die Raffstores werden von uns bereits in der Herstellung eingestellt, sodass sie nach dem Auspacken auf der Baustelle sofort montiert werden können. Wir produzieren sie stets innerhalb von 14 Tagen und legen noch 2 + 2 Jahre Garantie oben drauf.

Raffstores C‑80 können per Kurbel oder Motor bedient oder an das System Smart Home angeschlossen werden. Die Führung der Lamellen fertigen wir je nach Wunsch als Führungsprofil oder Seilführung.

22 Farben vorrätig

Beidseitig schwenkbar

Falls Sie einen universellen Raffstore suchen, ist die C‑Form die beste Wahl. Die Möglichkeit des Schwenkens zu beiden Seiten bietet eine Vielzahl von Verschattungsoptionen, wodurch die optimale Lichtmenge in den Raum gelangt.

Variable Lösung

Die Raffstores C‑80 sind eine beliebte außenliegende Verschattung, nicht nur für Haushalte, sondern auch für Verwaltungsgebäude und Büros.

Architektonisch interessant

Die Raffstores C‑80 haben kein Führungsprofil, sondern ein Führungsseil. Dies macht sie zur idealen Wahl für alle Gebäude, zu deren Aussehen massive Führungsschienen nicht passen.

Teschnische Parameter

Raffstore C‑80	Kurbel	Antrieb
Breite des Raffstores (mm)	400 — 5 000	600 — 5 000
Höhe des Raffstores (mm)	500 — 5 000	500 — 5 000
Maximale Fläche des Raffstores (m²)	9	20
Windfestigkeit	bis 74 km/h, bis Klasse 5	bis 74 km/h, bis Klasse 5

Raffstore C‑80	Kurbel	Antrieb
Breite des Raffstores (mm)	400 — 4 000	600 — 4 000
Höhe des Raffstores (mm)	500 — 4 000	500 — 4 000
Maximale Fläche des Raffstores (m²)	9	16
Windfestigkeit	bis 49 km/h, bis Klasse 3	bis 49 km/h, bis Klasse 3

Zeichnungsbeschriftung
1	Innenraum für die Raffstore (mm)	130 (empfohlen)
2	Pakethöhe (mm)	190 - 430
3	Gesamthöhe der Raffstore (mm)	500 - 5 000

Downloads

Farbausführung der Lamellen

010

RAL 9003/S

071

VSR071/S

110

VSR110/S

130

RAL 7038/S

140

RAL 9006/S

140H

RAL 9006/H

240

VSR240/S

266

January2

330

RAL 3004/S

716

RAL 7016/S

721

RAL 7021/S

722

RAL 7022/S

735

RAL 7035/S

737

RAL 7037/S

739

RAL 7039

780

VSR780/S

905

RAL 9005/S

907

RAL 9007/S

908

SW203G/S

910

RAL 9010/S

DB703

DB703/S

YW359F

H — GLATTER LACK S — STRUKTUR LACK

Die gezeigte RAL/VSR-Farbnummer dient nur als Referenz. Dies ist der Farbton, der der Lamellenfarbe auf der RAL/VSR-Skala am nächsten kommt. Testen Sie, wie die Farbe auf den Lamellen aussieht, indem Sie auf eine beliebige Farbe klicken. Sonderfarben sind nur auf Anfrage erhältlich.

Montageverfahren

Montage unter die Fassade

Die Raffstoren werden in einen vorbereiteten Bereich in der Fassade eingebaut. Sämtliche Befestigungselemente sind verdeckt und das Aussehen des Gebäudes wird nicht gestört. Diese Ausführungsform ist optisch am attraktivsten.

Beispiel: ISO-KASTEN

Beispiel: STF2

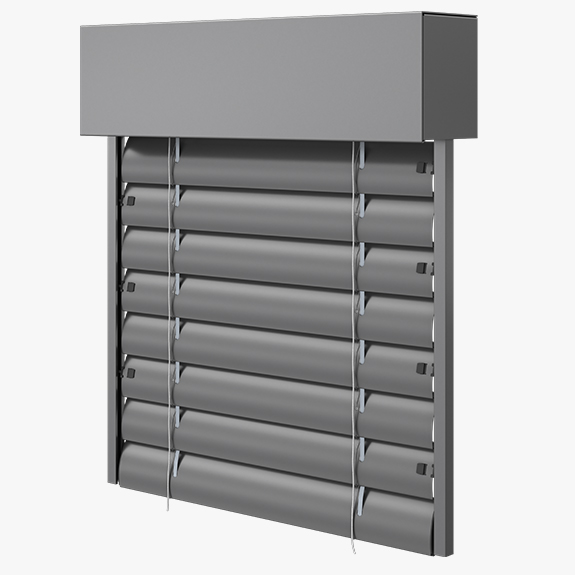

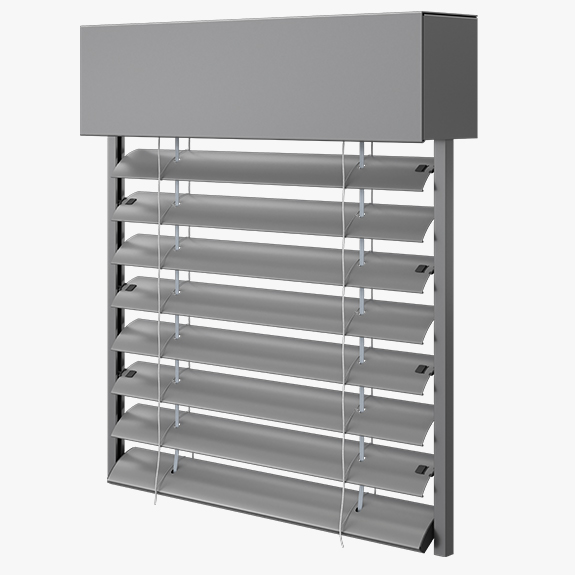

Montage unter Blechabdeckung

Das obere Profil und das Lamellenpaket werden durch eine sichtbare Blende aus lackiertem Blech verdeckt, die die Raffstoren vor Witterungseinflüssen schützt. Diese Ausführungsform eignet sich zum Nachrüsten oder wenn der Raffstore nicht unter die Fassade passt oder den Kunden die Ästhetik des Blechs anspricht.

Beispiel: STF1

Montage an die Fassade

Ermöglicht die Bautechnik keine Montage unter der Fassade oder einer Blende, werden die Raffstoren mittels spezieller Tragelemente direkt an der Fassade montiert. Auf diese Weise montierte Raffstoren stellen ein interessantes architektonisches Element dar.
