Ein Montagetechniker gibt Tipps: Elektroinstallation beim außenliegenden Sonnenschutz
Im Neubau werden die Kabel zu den Fenstern zusammen mit den anderen direkt vom Verteilerkasten aus verlegt. Bei einer Sanierung kann das Kabel zu den Raffstores von einer Steckdose in Fensternähe aus gezogen werden. Unser Montagepartner Jan Musil von der Firma Žaluzie MANS erklärt uns, wie die Elektroinstallation abläuft und worauf man achten muss.
In diesem Artikel befassen wir uns hauptsächlich mit der Verkabelung von Raffstores. Zum Schluss fassen wir die Unterschiede zwischen dem Anschluss von Raffstores und Textilscreens zusammen.
Die Art der Ansteuerung des Motors ist entscheidend für die Verkabelung
Für die Vorbereitungsphase werden drei grundlegende Arten des Motoranschlusses unterschieden:
- „Klassischer Motor“, der über einen Schalter an der Wand gesteuert wird. Der Motor hat ein eigenes Kabel mit zwei Leitern („Arbeitsleiter“ blau und „Erdungsleiter“ gelb-grün) und 2 Phasenadern. Wenn eine Hälfte des Schalters gedrückt und gehalten wird, fließt Strom in eine Ader, der Motor dreht sich in Richtung nach oben und zieht den Raffstore hoch. Die andere Hälfte des Schalters lässt Strom in die andere Ader fließen und treibt den Motor in die entgegengesetzte Richtung an. Das ist alles, was der Motor leisten kann.
- „Klassischer Motor“ mit einem Relais. Dank des Relais muss der Schalter nicht die ganze Zeit gedrückt gehalten werden, während die Raffstores in die Endlage fahren. Halten Sie den Schalter einfach etwa 2 Sekunden lang gedrückt, und der Motor fährt von selbst in die Endposition. Dank des Relais können Sie auch Sensoren und eine zentrale Steuerung an den Motor anschließen. Ein Relais zum Basismotor erhalten Sie für einen vergleichbaren Aufpreis wie für einen „smarten Motor“.
- „Smarter Motor“ mit Fernbedienung. Die Vorbereitung für die Elektroinstallation ist sogar noch einfacher, da man weder Unterputzdosen für die Schalter noch die Schalter selbst vorbereiten muss. Das Kabel wird direkt in den Motor gezogen. Außerdem bietet er einen höheren Benutzerkomfort, da Sie ihn mit einer Fernbedienung von überall aus, mit Ihrem Smartphone oder mit voreingestellten Modi innerhalb eines Smart Homes steuern können. Man muss damit rechnen, dass die Hersteller diese Motoren mit eigenen Fernbedienungsschaltern liefern, bei denen es sich oft um „Designschalter“ handelt, die nicht mit einem anderen Schalter (z. B. einer Leuchte) in einem Gehäuse kombiniert werden können.
„Für die erste und dritte Option können Sie das gleiche Anschlusskabel wie für die Beleuchtung verwenden – CYKY 3C × 1,5. Nur wenn man die an einen klassischen Motor angeschlossenen Raffstores mit Sensoren ausstatten und vom Verteilerkasten aus zu den Schaltern verdrahten will, muss man zu einem Kabel 5C × 1,5 greifen“, sagt Jan Musil.
Verlegung von Kabeln von der Stromquelle zum Fenster
Damit Sie nicht vom Verteilerkasten aus zu jedem Fenster ein Kabel verlegen müssen, können Sie Verteilerdosen schaffen und den Strom von einem Anschluss zu allen Raffstores leiten.
Wenn Sie einen „klassischen“ Motor haben, wird der Schalter automatisch zu einer Verteilerdose. Die Dose KPR 68 (in tieferer Ausführung) ist ideal zum Bohren mit einer Lochsäge. Wenn Sie sanieren und nicht in die Wand stemmen wollen, können Sie eine sichtbare Aufputzdose verwenden. Bei „smarten“ Motoren ohne Schalter entstehen die Anschlussknotenpunkte erst an den Raffstores.
Von den Knotenpunkten oder Schaltern aus ziehen Sie das Kabel weiter zum Motor. Bei dieser Verbindung müssen Sie das Kabel CYKY 3C × 1,5 durch ein flexibles Kabel CYSY 4C × 0,75 ersetzen.
Wo die Zuleitung zum Motor entlangführt, ist egal, dies hängt vom Elektriker und den örtlichen Gegebenheiten im jeweiligen Gebäude ab.
- Bei Neubauten das Kabel entweder durch Schlitze zu jedem Fenster ziehen oder die Drähte vom Verteilerkasten aus nach außen ziehen und auf dem Mauerwerk unter der Dämmung verlegen – so lässt sich das Stemmen gut umgehen.
- Bei der Nachrüstung in einem fertigen Gebäude müssen Sie wegen der Motoren für die Raffstores nicht das ganze Haus in eine Baustelle verwandeln. Sie können den Strom aus der nächstgelegenen Steckdose beziehen – idealerweise aus derjenigen, die am nächsten beim Fenster liegt. Wenn Sie die Raffstores mit einem Schalter an der Tür bedienen wollen, müsste der Strom erst von der Steckdose zum Schalter und von dort in einer Schleife zurück zum Motor geleitet werden. Um die Installation zu erleichtern, werden die Schalter für die Raffstores deshalb manchmal direkt am Fenster angebracht.
„Bei der Nachrüstung kann man die Kabel entweder in den Putz einstemmen – das erfordert aber Maurerarbeiten und einen anschließenden Anstrich der Schlitze. Die zweite und schnellere Möglichkeit stellen sichtbare Leisten dar. Wenn man den Strom aus einer Steckdose am Fenster bezieht, versteckt sich die Leiste oft hinter dem Vorhang“, so Musil.
Sie haben Strom am Fenster – und wie leiten Sie ihn nach draußen zum Motor?
- Sie bohren ein Loch durch den Fensterrahmen – das Prinzip ist das gleiche wie bei der Bedienung der Raffstores mit einer Kurbel. Es wird ein kleines Loch gebohrt, durch das die Drähte nach außen geführt werden.
- Ziehen Sie das Kabel durch die Laibung – von außen wird ein Loch gebohrt (idealerweise in den oberen 5 cm der Laibung) und das Kabel durchgezogen. Von dort aus wird es zu einer Stromquelle, beispielsweise einer Steckdose, geführt. Eine aufwändigere und schönere Variante ist die Durchführung durch die Innenlaibung, bei der das Kabel eng am Fensterrahmen vorbeigeführt wird.
Was ist bei Installation zu beachten

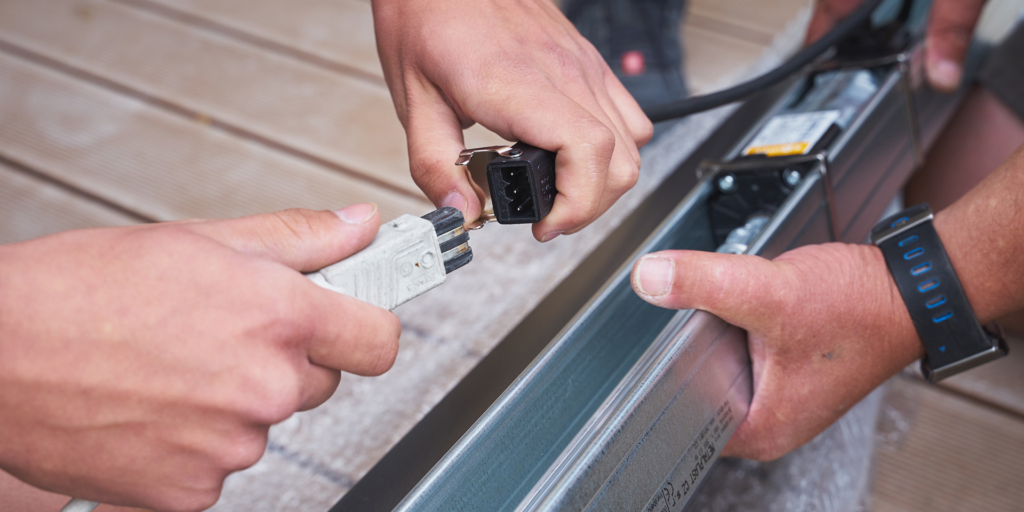

Wenn Sie die Verkabelung von einem Elektriker durchführen lassen, der noch keine Erfahrung mit Raffstores hat, vereinbaren Sie mit ihm im Voraus, dass ein flexibles Kabel CYSY 4C × 0,75 zum Motor führen soll und nicht ein starres Kabel CYKY 5C × 1,5, das Elektriker normalerweise verwenden. Es ist unhandlich und an der Hirschmann-Kupplung schwer anzuschließen. Bei Sanierungen wird das flexible Kabel direkt aus der Steckdose gezogen.
Manche Elektriker sind es gewohnt, auch bei Kabeln für ferngesteuerte Motoren mit einer Lochsäge zu bohren, aber das ist unnötig und teuer. Wir empfehlen daher, dass Sie Ihren Elektriker mit ihrem Sonnenschutzhändler in Verbindung setzen, der weiß, was zu tun ist und wie es zu tun ist, bevor Sie die Verkabelung durchführen lassen.

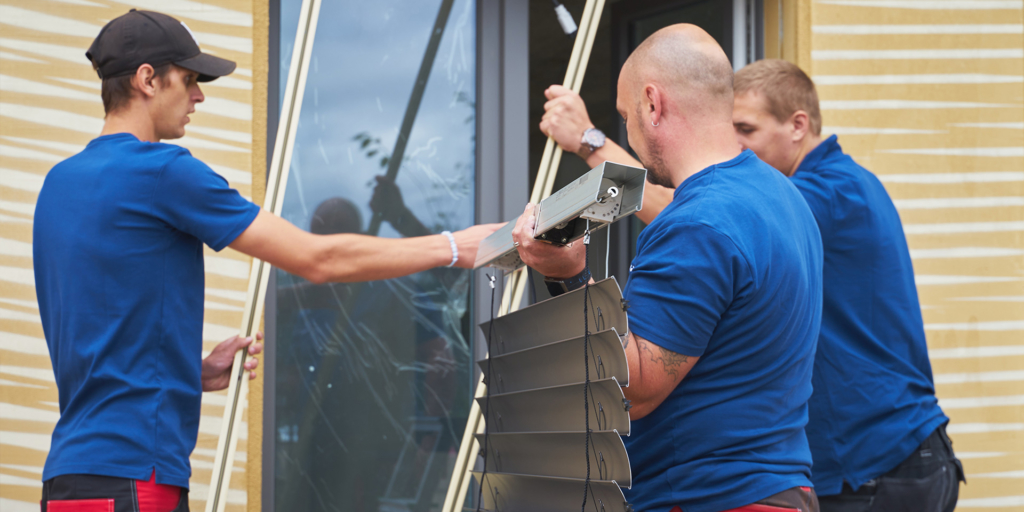

„Der Elektriker ist normalerweise vor uns Montagetechnikern vor Ort. Im Idealfall vereinbaren wir mit ihm, dass er die Anschlusskabel einfach nach draußen legt. Dann bringen wir den Kasten für die Raffstores an, bohren ein Loch, legen das Kabel hinein und schließen das flexible Kabel an, das zum Raffstore führt“, sagt Jan Musil.
- In der Regel befinden sich keine wichtigen Leitungen in der Nähe der Fenster, aber man muss trotzdem aufpassen, dass man beim Bohren durch die Laibungen nicht durch die Heizungs- oder Gasleitungen bohrt.
- Achten Sie bei der Sanierung älterer Häuser auch auf die Sicherheit bei der Arbeit mit Aluminiumleitungen. Sie müssen jedoch nicht befürchten, dass die alte Verkabelung für den Elektromotor zu „schwach“ ist. Die Motoren haben eine Leistungsaufnahme von etwa 100 – 120 Watt, was etwa zwanzigmal weniger ist als bei einem modernen Wasserkocher.
- Jeder Motor hat sein eigenes Kabel, das an die vorbereitete Verkabelung angeschlossen wird. Das Motorkabel ist in der Regel 0,5 m lang, daher muss das Kabel lang genug in den Kasten gezogen werden – im Allgemeinen bis in die Mitte der Fensterbreite.
Phasen beim Anschließen von Raffstores

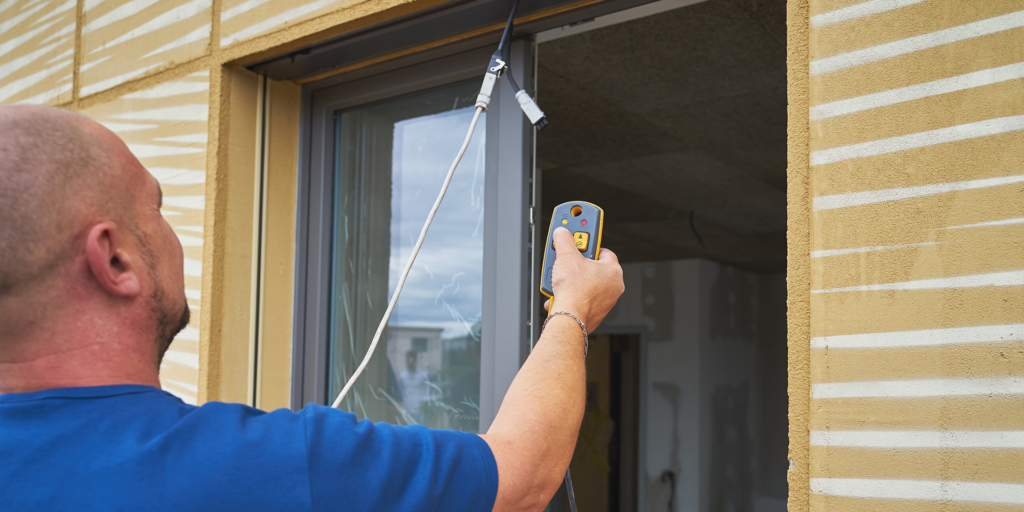

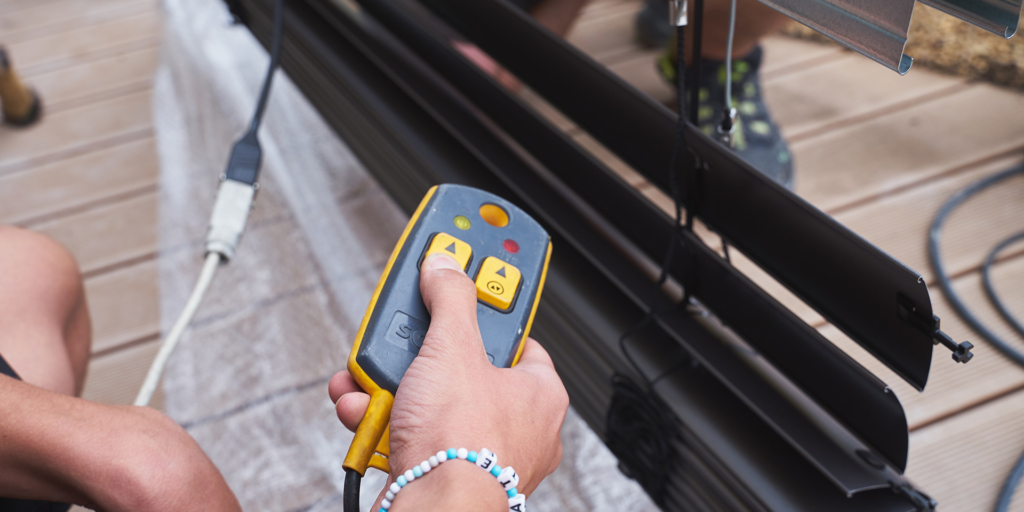

Vor Ort schließen die Montagetechniker das Motorkabel an ihre Montagesteuerung an. Sie testen damit den Motor bei der Montage des Raffstores und stellen gegebenenfalls die Endlagen ein. Die Raffstores werden dann an die vorbereitete Verkabelung angeschlossen – von nun an werden sie nur noch von innen bedient.
In neuen Gebäuden ist es ein Problem, wenn der Verteilerkasten noch nicht fertig ist. Die Montagetechniker haben dann nämlich keine Möglichkeit zu prüfen, ob alles in Ordnung ist. Sie sollten daher veranlassen, dass die Raffstores erst installiert werden, wenn der Verteilerkasten angeschlossen ist.
„Sobald die Leitungen angeschlossen sind, haben wir keine Möglichkeit, die Raffstores im Haus ohne funktionierenden Stromanschluss zu bedienen. Bei der Installation lassen wir sie immer in einer Zwischenposition, damit wir mit den Händen in den Kasten greifen und an den Motor gelangen können“, erklärt Jan Musil den Montageablauf.

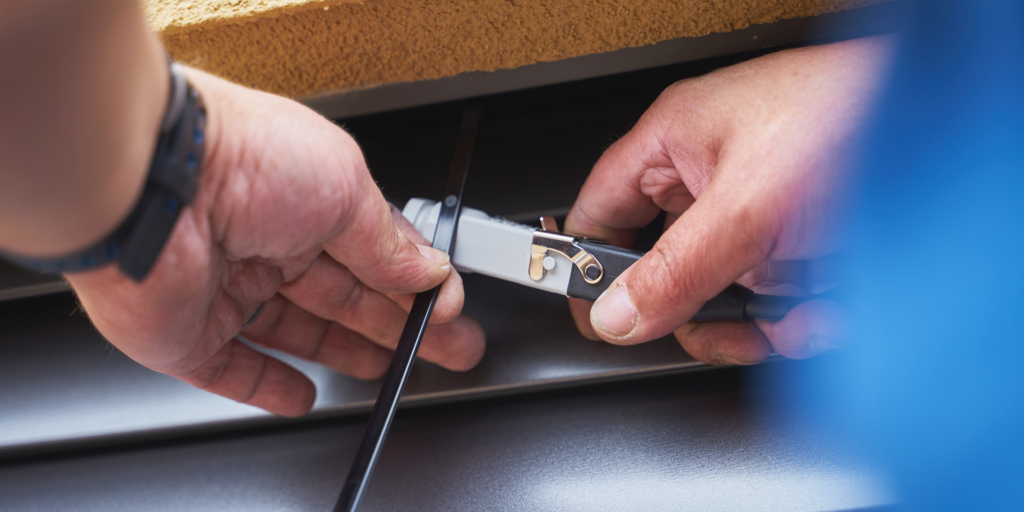

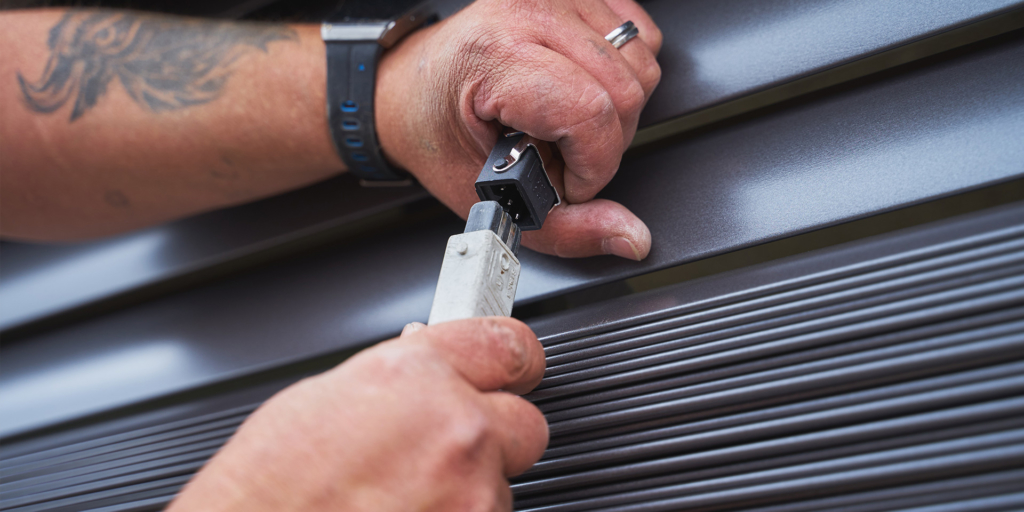

Er fährt fort: „Die Sicherheit wird durch technische Verfahren und eine ordnungsgemäße Erdung gewährleistet. Das Einzige, was schiefgehen könnte (insbesondere bei starren CYKY 5C × 1,5 Kabeln), ist, dass ein Phasenleiter an der Verbindungsstelle herausfallen könnte. Aber die Hirschmann-Kupplung ist leicht zugänglich.“
Worin unterscheidet sich die Elektroinstallation von Screens?
„Der wesentliche Unterschied zwischen Raffstores und Screens besteht im Zugang zum Kasten bei eventuellen Reparaturen. Während bei Raffstores die Lamellen direkt am Kasten hängen und beim Herunterziehen Platz für die Bedienung des Motors und der Nutachse freigeben, ist bei Textilscreens der gesamte Mechanismus geschlossen“, erklärt Musil.
Textilscreens haben einen Rohrmotor. Auf diesen Motor ist eine Rolle aufgeschoben, an der der Screen befestigt wird, und der gesamte Mechanismus wird anschließend in der Kassette verborgen. Der Austausch des Textilscreenmotors bedeutet daher, dass Sie den gesamten Mechanismus herausziehen und das Screenrohr herausschieben müssen.
Aus diesem Grund ist am Textilscreen kein Platz für die Hirschmann-Kupplung vorhanden. Die Vorbereitung für die Verkabelung der Textilscreens sollte daher so aussehen, dass man einen Schwanenhals vom Motor in den Innenraum zum Schalter zieht – idealerweise im oberen Teil der Laibung. Und dort wird er mit dem Kabel des Stromanschlusses verbunden. Bei Raffstores hingegen wird das Kabel aus dem Raum nach außen gezogen und mit dem Motorkabel erst im Kasten verbunden.
Elektroinstallation in Eigenleistung? Lieber nicht
Wir raten davon ab, die Elektroinstallation selbst vorzunehmen, zum einen, weil es sich um eine anspruchsvolle Disziplin handelt, die Erfahrung und Präzision erfordert, und zum anderen, weil Sie sich an die entsprechende Gesetzgebung halten müssen. Lassen Sie sich immer von einem Elektriker und einem Sonnenschutzhändler beraten, welche Lösung für Sie ideal ist.
